ESPBLYNK #05 Prosty termometr

Dziś zrobimy w końcu coś praktycznego.



Choć może zrobimy to za dużo powiedziane - podczas pisania tej części miałem problem z obsługą DHT11 i przeglądając internet znalazłem dokładnie taki poradnik jaki chciałem napisać :/ Nie pozostaje mi więc odkrywać koła na nowo, więc go tutaj podlinkuje: http://www.instructables.com/id/ESP8266-12-blynk-wireless-temperature-e-humidity-D/?ALLSTEPS
Przerobiłem go jednak na wersję timera taką jak używaliśmy poprzednio oraz DHT11 podłączyłem do pinu GPIO14.

#define BLYNK_PRINT Serial    // Comment this out to disable prints and save space
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
#include <dht11.h>
dht11 DHT;
#define DHT11_PIN 14
// You should get Auth Token in the Blynk App.
// Go to the Project Settings (nut icon).
char auth[] = "e7f4e49f7df64e96bd856a55f738d50e";
bool ledState = 0;
unsigned long previousMillis = 0;
const long interval = 1000;
unsigned long czas_dzialania = 0;
unsigned int zmienna_V4 = 0;
void setup()
{
  pinMode(12, INPUT);
  Serial.begin(9600);
  Blynk.begin(auth, "costam", "czteryslowawszystkoduzymiliterami");
}

void loop()
{
  unsigned long currentMillis = millis();
  if(currentMillis - previousMillis >= interval)
  {
     czas_dzialania++;
     zmienna_V4++;
     previousMillis = currentMillis;
     if (ledState == LOW)
     {
       ledState = HIGH;
       Blynk.virtualWrite( 1, 1023 );
     }
     else
     {
        ledState = LOW;
        Blynk.virtualWrite( 1, 0 );
     }
     if( digitalRead( 12 ) == LOW )
     {
        Blynk.virtualWrite( 2, 1023 );
     }
     else
     {
        Blynk.virtualWrite( 2, 0 );
     }

     Blynk.virtualWrite( 3, czas_dzialania );
     Blynk.virtualWrite( 4, zmienna_V4%11 );

     // wykonanie pomiaru
     DHT.read(DHT11_PIN);
     Blynk.virtualWrite(10, DHT.temperature); //virtual pin
     Blynk.virtualWrite(11, DHT.humidity); // virtual pin
   }
  Blynk.run();
}

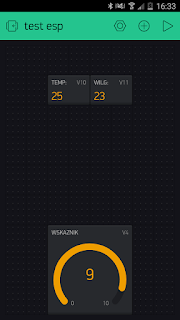

Od teraz mamy do dyspozycji temperaturę pod zmienną v10 i wilgotność w v11 - mozemy je wyświetlić np w "value display" lub "gauge". A co gdybyśmy chcieli mieć termometr za oknem i mieć pseudo stację pogodową z historią? Tu pomogą nam 2 elementy - "graph" oraz "history graph". Zajmijmy się tym pierwszym. Najpierw jednak skasujmy wszystkie komponenty z naszego programu w Blynku oprócz wskaźnika analogowego. Dodajmy "display value" dla temperatury i wilgotności, a następnie przypiszmy im odpowiednie zmienne.

Teraz wybierzmy "Graph". Dla niego dostępnymi parametrami jest nazwa, kolor, przypisana zmienna, wartości jakie może przyjmować (głównie chodzi tu o skalowanie na wykresie), częstość pomiarów oraz typ BAR/LINE. Zeby ładnie zobaczyć zmiany będziemy wyświetlać na nim zmienną, którą wcześniej przygotowaliśmy dla wskaźnika analogowego.



Niestety tu czeka nas przykra niespodzianka - nie możemy wykorzystać tej samej zmiennej do kilku gadgetów. Można to obejść ładując tą samą wartość w ESP do V4 i V5, na tą chwilę to jedyne wyjście z sytuacji, jednak muszę przyznać, że średnio mi się to podoba. Przypisujemy więc do wykresu zmienną v5 i ustawiamy jej przedział od 0 do 15. Musimy dodać w kodzie linijkę przesyłającą naszą dodatkową zmienną z czym już sobie każdy zapewne poradzi. Efekt naszego działania na filmiku:
https://youtu.be/glzdoAURqlQ
Jak widać ma on jedną małą wadę - przy restarcie aplikacji pomiary w nim zawarte się kasują. Wykres nie prezentuje się zbyt ładnie w ustawieniu BAR, dla temperatury polecam ustawiać liniowy, wygląda tak:
History Graph pozwala nam na zbieranie i analizowanie danych ze znacznie szerszego okresu - nawet 3 miesięcy i można na nim wyświetlać aż 4 zmienne. I tu fajna rzecz - w jego przypadku można wykorzystywać zmienne używane w innych obiektach i w przeciwieństwie do zwykłego nie odświeża się po uruchomieniu aplikacji przez co wykresy są ciągłe. Filmik prezentujący to:

Dziś zrobiliśmy termometr z historią pomiarów co jest już małym fajnym projekcikiem. Możemy dać w ESP jakąś małą logikę i zrobić na nim sterownik CO, a wykresy mamy już załatwione.
